10.8"工業用4線電阻屏  DT100M.336A1

電阻式觸摸屏是一種傳感器，它將矩形區域中觸摸點(X,Y)的物理位置轉換為代表X坐標和Y坐標的電壓。很多LCD模塊都采用了電阻式觸摸屏，這種屏幕可以用四線、五線、七線或八線來產生屏幕偏置電壓，同時讀回觸摸點的電壓。電阻式觸摸屏是一種傳感器，基本上是薄膜加上玻璃的結構，薄膜和玻璃相鄰的一面上均涂有ITO（納米銦錫金屬氧化物）涂層，ITO具有很好的導電性和透明性。當觸摸操作時，薄膜下層的ITO會接觸到玻璃上層的ITO，經由感應器傳出相應的電信號，經過轉換電路送到處理器，通過運算轉化為屏幕上的X、Y值，而完成點選的動作，并呈現在屏幕上。

電阻觸摸屏的工作原理主要是通過壓力感應原理來實現對屏幕內容的操作和控制的，這種觸摸屏屏體部分是一塊與顯示器表面非常配合的多層復合薄膜，其中第一層為玻璃或有機玻璃底層，第二層為隔層，第三層為多元樹脂表層，表面還涂有一層透明的導電層，上面再蓋有一層外表面經硬化處理、光滑防刮的塑料層。在多元脂表層表面的傳導層及玻璃層感應器是被許多微小的隔層所分隔電流通過表層，輕觸表層壓下時，接觸到底層，控制器同時從四個角讀出相稱的電流及計算手指位置的距離。這種觸摸屏利用兩層高透明的導電層組成觸摸屏，兩層之間距離僅為2.5微米。當手指觸摸屏幕時，平常相互絕緣的兩層導電層就在觸摸點位置有了一個接觸，因其中一面導電層接通Y軸方向的5V均勻電壓場，使得偵測層的電壓由零變?yōu)榉橇?，控制器偵測到這個接通后，進行A/D轉換，并將得到的電壓值與5V相比，即可得觸摸點的Y軸坐標，同理得出X軸的坐標，這就是所有電阻技術觸摸屏共同的Z基本原理。

電阻觸摸屏分為4線電阻屏，5線電阻屏，8線電阻屏。雨菲電子可以為客戶提供4線，5線和8線電阻屏的設計開模打樣和批量生產的服務。

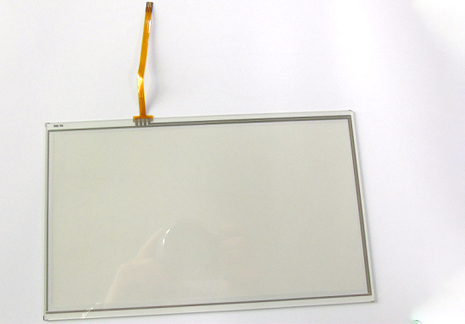

產品展示：

雨菲電子專業研發設計生產中高端薄膜開關，薄膜按鍵等產品。我們能生產硅膠按鍵薄膜開關，PCB薄膜開關，FPC薄膜開關，LGF背光開關，EL冷光片薄膜開關，LED背光薄膜開關，鋁板/亞克力/PC/不銹鋼背板薄膜開關，電容觸摸式薄膜開關，戶外防水防紫外線薄膜開關，醫療抗菌薄膜開關等。我們所用的的材料均來自國內外頂級材料供應商：
