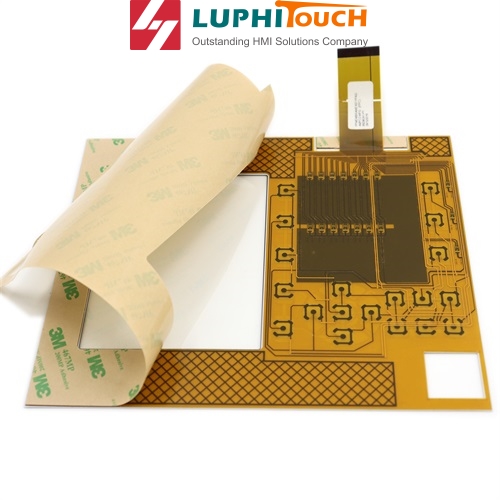

在薄膜開關行業中，F(xiàn)PC線路板常被親切地稱為“柔性電路板”或簡稱為“軟板”，它與“柔性線路板”是同義詞，也可稱作“軟性線路板”或“撓性電路板”。而當我們提及電器內部裝有眾多小零件的電路板時，那通常是指PCB線路板，它與FPC線路板在構造與用途上有所區別。

那么，F(xiàn)PC線路板在薄膜開關中的結構是怎樣的呢？根據導電銅箔的層數，F(xiàn)PC線路板可分為單層板、雙層板、多層板和雙面板等多種類型。其中，單層板是結構最為簡單的FPC線路板。接下來，讓我們一起簡要了解一下FPC單層線路板的構造。

單層線路板的主要構成材料包括普通基材、透明膠、銅箔、保護膜以及另一層透明膠，這些材料的選擇與搭配使得其制作過程相對簡潔。在制作過程中，銅箔上的工藝處理尤為關鍵，因為需要通過刻蝕等精細工藝來形成所需的電路圖案。隨后，保護膜上會進行鉆孔，以露出相應的焊盤，經過清洗后，采用滾壓法將銅箔與保護膜緊密結合。接著，在露出的焊盤部分進行電鍍處理，如鍍金或鍍錫，以提供額外的保護。至此，大板的制作便完成了。之后，通常會通過沖壓將其加工成所需形狀的小電路板。也有一種做法是不使用保護膜，直接在銅箔上印刷阻焊層，雖然這樣可以降低成本，但電路板的機械強度會相應降低，從而影響薄膜開關的整體質量。因此，除非對強度要求不高且價格敏感，否則推薦使用貼保護膜的方法。
