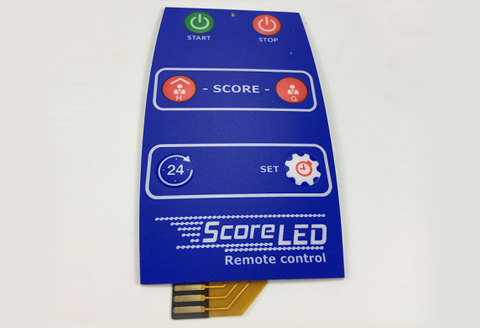

薄膜按鍵的組裝流程

1.將印好的線路放入電烤箱烤制40分鐘，溫度為115℃。(留意絲印油墨好的線路應當以當然干為好）電路烤好之后簡易拼裝一塊，檢測電路是不是有短路故障.短路.電阻器過大等狀況。

2.尾線貼絕緣膠布：將烤制好的線路檢驗單線鐵路電阻器后，將尾線由小組出線孔至炭漿重疊1毫米處用復膜機壓一層絕緣膠布（不貼住按鍵盡可能往按鍵方位處多貼些）。

3.尾線成形：用磨具把尾線沖壓模具出去,尾線兩側要勻稱（需注意小線距的尾線）。試品制做可以用一把帶膠的直尺指向小組出線孔的里側由上往下滑到小尾巴邊框線處，留意直尺應當粘在線路的背面，那樣可防止把銀漿電路粘掉。

4.制做夾層(試品)：用一張線路層鋪平在尺寸適合的夾層上黏住，用剪子將線路按鍵的定位點扎下，隨后用圓規在定位點上畫上直徑10的圓后(特殊情況可轉變 )， 將其敲響了。隔離層圓洞中間用刀頭把圓與圓中間敲一條寬為2mm的換氣槽。留意至少應當有3個圓洞之上相接，敲換氣槽后應當留意盡可能不要在左右線路交接點根據。如果有，則應當用透明膠帶封死。（放彈片的夾層應當以彈片尺寸敲正方形）。批量生產時模貝一次成形。

5.拼裝線路：先將沖好尾線的下電路貼在夾層上，貼時銀漿點要放到夾層孔正中間，不可以有汽泡。隨后再貼上線路。留意左右電路的市場定位要兩端對齊，接觸點不可以移位。

6.貼不干膠：將早已充好的不干膠貼在下電路上。黏貼時應把尾線拿出來,底膠遮住4個腳線。全部黏貼全過程不可以有汽泡。

7.全瓷貼面膠：將沖好孔的膠水貼在上線路上。留意應當把雙面膠帶的孔距指向按鍵而且遮住4個腳線。(雙面膠帶的加工工藝同夾層制做，假如控制面板起包比較大可將圓變大.放彈片的膠還可以敲2mm的條形)。

8.沖孔機：用一張廢控制面板貼在拼裝好的線路上，4個腳線指向，將全透明孔4周擴張1毫米訂在裝上的線路上，用適合的刀頭敲響了。敲時留意是否有恰到線路。

9.貼面板板材：將檢驗好的控制面板貼在上線路上。留意貼時4個腳線指向，并且雙面膠帶上面有汽泡應當刮平，貼住有全透明對話框處看對話框是不是被黏住。貼上去后留意維護好全透明窗。

10.尾線解決：將尾線剪齊，不打接線端子的就在碳漿反面貼一層0.125單層膠的PET做加固，必須 打接線端子的就將尾線通斷臉朝接線端子壓鉚針。（留意雙層尾線應當在尾線Z下邊沒線處剪一個高約1-1.5cm圓弧出入口）

11.成形：沖壓模具成形是薄膜按鍵不能缺失的工藝流程，規格規定精準，模貝的設計方案則是確保。應根據顧客給予的規格，及其印刷工藝物的薄厚.尺寸.樣子等對規格開展自變量解決，制成精準的構造規格。模貝品質的優劣是危害薄膜按鍵成形品質的重要。出泡工作時模貝要把正版上的全部紋理體現出去。高品質出泡要用壓合，優勢是壓出來的凸紋不形變，有層級和層次感。

12.檢驗：Z先目檢，看外觀是不是有誤差，絲印油墨欠佳。隨后依據線路基本原理用檢查儀每一個薄膜按鍵逐一檢驗?？词遣皇怯卸搪?短路故障.電阻器過大等難題,與此同時留意薄膜按鍵的敏感度(帶彈片的要注意是不是有兩個彈片重合)。帶LED燈的檢驗燈是不是亮或長亮及色度不均勻等欠佳，留意與試品核查。每一個商品要無間斷的取樣做老化測試(一般檢測到五十萬次便可確定為達標）。
